Частотомер
Частотомеры по своим схемам собирают все кому не лень, и на это у каждого свои причины. Конечно же, это одно из наиболее простых устройств на микроконтроллере, на разработке которого не грех потренироваться. У меня к тому же была и своя причина: хотелось сделать максимально просто, используя детали, которые у меня уже были. Не обошлось и без наполеоновских планов, но они со временем благополучно отпали, оставив после себя разъемы для подключения к свободным входам микроконтроллера. Ну, на то микроконтроллер и репрограммируемый - при желании всегда можно расширить функциональность данного устройства или даже сделать на его базе другое.

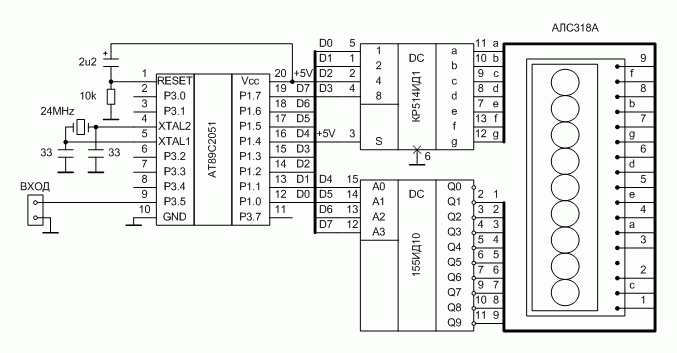

Данный частотомер позволяет измерять частоту от 1Гц до 1МГц. Частотомер собран на МК AT89C2051, работающем на тактовой частоте 24МГц, в качестве индикатора используется АЛС318А с двумя дешифраторами: КР514ИД1 и 155ИД10. Использование указанных дешифраторов позволило максимально упростить программу динамической индикации, а также отказаться в схеме от резисторов и транзисторов. Десятичная точка в данной схеме не используется, группы цифр разделяются неиспользуемым разрядом.

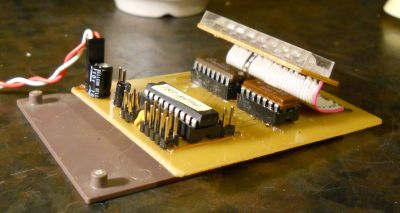

Частотомер имеет только цифровой вход, так как изначально предназначался для работы с цифровыми устройствами. Для измерения частот аналоговых сигналов к нему нужно подключить входную цепь, которую можно собрать по одной из схем, широко представленных в интернете. Такую схему рекомендуется вначале испытать отдельно, чтобы не повредить все устройство. Частоты более 1МГц можно измерять, подключая внешние делители с коэффициентами деления, кратными 10. Измерение частот около 1Гц не рекомендуется из-за низкой точности. Частотомер собран на нефольгированном текстолите навесным монтажом. При желании можно легко повысить яркость свечения индикатора, установив дополнительный дешифратор КР514ИД1 "верхом" на основной и соединив все одноименные выводы (при этом также возрастет потребляемый индикатором ток).
