Генератор коротких импульсов заданной частоты

Данный генератор позволяет формировать импульсы шириной от 0.1 до 0.8 мс и от 1 до 8 мс с частотой от 1 до 256 Гц. Амплитуда импульса и ток определяются параметрами ключевого транзистора. В данной схеме применен IRFD123, максимальный возможный ток ограничивается резистором 220 Ом, который при напряжении питания 9В и коротком замыкании составит не более 40 мА. Ширина импульса и частота задаются переключателями в двоичном виде, установки загружаются во время сброса и дальнейшее изменение переключателей на параметры сигнала не влияют.

Недостаток данной схемы: в случае неработоспособности контроллера или во время сброса транзистор все время открыт, поэтому изменение параметров импульсов рекомендуется производить не сбросом, а выключением-включением питания контроллера.

В схеме использован контроллер AT89C2051, но можно применить и любой другой x51 контроллер. Задержки и частоты соблюдаются для кварца 24 МГц. Возможно применение кварца 12 МГц, но тогда длительности импульса и периода увеличиваются вдвое (соответственно вдвое уменьшается частота).

Частота следования импульсов задается переключателями на порту P1. Отключенный переключатель соответствует "1", включенный - "0". Значение 0 соответствует 1 Гц, 255 - 256 Гц. Двоичное значение можно найти либо преобразованием десятичного значения в двоичное калькулятором, который это позволяет, либо сложить значения для включенных разрядов:

Разряд Значение
7 128
6 64
5 32
4 16
3 8
2 4
1 2
0 1

Например, для частоты 70 Гц нужно выставить значение 69: 69 = 64 + 4 + 1, значит, нужно установить единицу на разрядах 6 (26 = 64), 2 (22 = 4) и 0 (20 = 1).

Ширина импульса устанавливается аналогично на разрядах 2-4 порта P3 от 0 до 7, что соответствует ширине от 1 до 8 мс или от 0.1 до 0.8 мс в зависимости от разряда 0 порта P3 (1 или 0 соответственно - "х10").

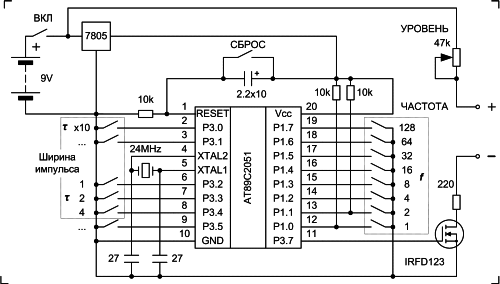

Схема устройства

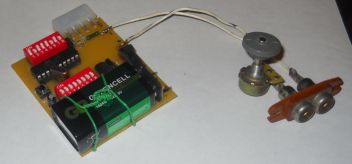

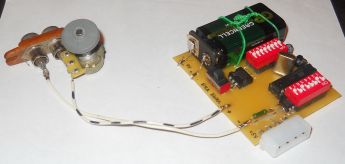

Внешний вид

Вид снизу

Осциллограмы соответственно: 256 Гц/8мс, 256Гц/0.8мс и 256Гц/0.8мс на выходе транзистора


Скачать прошивку


Подобные проекты: http://www.ullasmann.eu/
